ZLGHC型工字鋼電纜滑車系列為起重機小車供電的一種導電形式。它有走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與電纜滑車同步，從而實現小車供電的目的
ZLGHC型工字鋼電纜滑車系列分為中載荷型、重載荷型和輕載荷型，因此滑車行走輪為Φ80、Φ63、Φ50的三種。承載能力<50~150kg，每類按托板層數分為單層、雙層、三層，每類中有三種形式。首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車，該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號，如用戶采用12#、14#、16#或更大號數工字鋼，可在訂貨時注明，本公司可成套供貨。
一、工字鋼電纜滑車規格參數
型號 | A | a | B | I | L | l | R | 重量kg |
ZLGHC-Ⅰ10# | 170 | 72 | 195 | 110 | 145 | 110 | 50 | 2.84 |
ZLGHC-Ⅱ10# | 240 | 135 | 245 | 120 | 220 | 135 | 60 | 5.88 |
ZLGHC-Ⅲ10# | 240 | 135 | 285 | 130 | 260 | 180 | 80 | 7.09 |
ZLGHC-Ⅳ10# | 320 | 200 | 315 | 130 | 300 | 200 | 95 | 7.33 |
ZLGHC-Ⅴ10# | 420 | 200 | 350 | 150 | 360 | 260 | 120 | 8.35 |

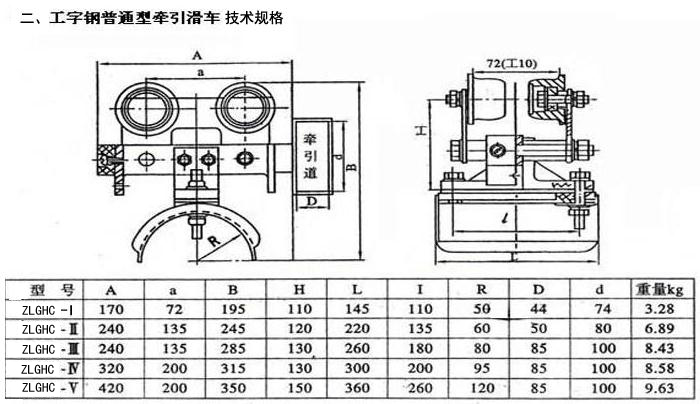

三、工字鋼電纜滑車安裝說明
1、固定掛線架安裝好后，后邊應焊一擋鐵。
2、調整牽引頭，使小車在整個行程中不碰牽引孔的上下邊緣為好。
3、電纜長度為起重機跨度的1.2倍加8米。
4、調整牽引鋼絲繩，使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
5、當電纜直徑不等時，電纜夾間墊以軟橡皮，使其外徑基 本相同，以便將電纜夾緊。
6、布電纜時，應考慮兩面電纜托板受力均衡。
7、當電纜滑車為二層、三層時，要求相同。
8、滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造。 非標滑車按圖紙加工制作。
四、附：常規工字鋼規格表
型 號 | 尺寸（毫米） | 截面面積 （厘米2） | 理論重量 （公斤/米） | ||||
h | b | d | t | r1 | |||
10 | 100 | 68 | 4.5 | 7.6 | 3.3 | 14.3 | 11.2 |
12.6 | 126 | 74 | 5 | 8.4 | 3.5 | 18.1 | 14.2 |
14 | 140 | 80 | 5.5 | 9.1 | 3.8 | 21.5 | 16.9 |
